Χειρωνακτική και αυτόματη γραμμή παραγωγής επιστρώματος μεταφοράς χρωμάτων ψεκασμού πορτών ασφάλειας

Χειρωνακτική και αυτόματη γραμμή παραγωγής επιστρώματος μεταφοράς χρωμάτων ψεκασμού πορτών ασφάλειας


αυτόματες εγκαταστάσεις επιστρώματος σκονών/αυτόματη γραμμή επιστρώματος σκονών/εγκαταστάσεις συστημάτων επιστρώματος σκονών

1. Η γραμμή είναι κατάλληλη για τον ψεκασμό σκονών, υγρό χρώμα, μεταφορά που θεραπεύει τη γραμμή παραγωγής επιστρώματος
2. Μέγιστες διαστάσεις κομματιών προς κατεργασία (Λ × Δ × Χ) χιλ.: 2200 × 300 × 2400
3. τρόποι ψεκασμού: χειρωνακτικός και αυτόματος

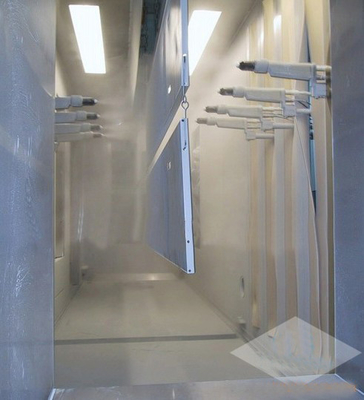

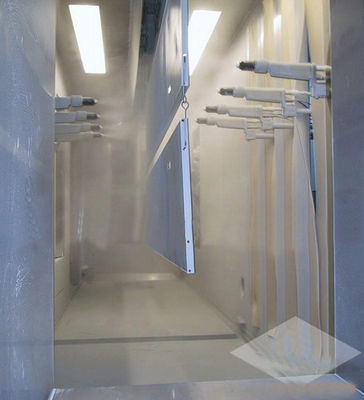

Αυτόματη γραμμή επιστρώματος μεταφοράς χρωμάτων ψεκασμού πυρίμαχων θυρών πορτών ασφάλειας

1. Βάση σχεδίου
1.1, ο τύπος κομματιών προς κατεργασία: κομμάτια σιδήρου
1.2 μέγιστες διαστάσεις κομματιών προς κατεργασία (Λ × Δ × Χ) χιλ.: 2200 × 300 × 2400
1.3, single-point βάρος ανύψωσης: λιγότερο ή ίσο προς 75kg.
1.4, το κομμάτι προς κατεργασία που μεταβιβάζει τον εξοπλισμό: η δομή αλυσίδων ανέστειλε την αυτόματη γραμμή
1.5, τρόποι ψεκασμού: χειρωνακτικός και αυτόματος
1.6, σκόνη, επεξεργασία χρωμάτων: efflux φίλτρων

2, επισκόπηση διαδικασίας
Η ολόκληρη γραμμή επιστρώματος από την αυτόματη γραμμή μεταφορέων, που ξεσκονίζει τα δωμάτια οικονομικού του ευνοϊκού για το περιβάλλον, ενέργεια - αποταμίευση που θεραπεύει το φούρνο.

2.1, θάλαμος ψεκασμού με την αποκατάσταση πυρήνας 8 η μονάδα αποκατάστασης φίλτρων 2 σύνολα γαλβανισμένη παραγωγή φύλλων.
Χρησιμοποίηση pulse-jet της ανακύκλωσης κασετών καθαρισμού. Εισαγόμενος ο φίλτρο 220g πολυεστέρας, μπορεί να πλυθεί.
Χαρακτηριστικά γνωρίσματα θαλάμων ψεκασμού σκονών:
Διαμόρφωση: φίλτρο Φ320 * 900, σύνολο 16 κασετών 8/μονάδες, που ταιριάζει με 16 σύνολα βαλβίδας σφυγμού 1 ίντσας το σχέδιο ταχύτητας εισαγωγών σε 0.6m/s, το ελάχιστο σε 0.5m/s, ώστε να εξασφαλιστεί ότι η σκόνη δεν ανατρέπει.
Ενισχυτικός αερόσακος Φ219 * 2000 μονάδες ο ενισχυτικός ανεμιστήρας (4): 4-72 το κανένα 6A 1450r/min Q <13353m3> για 724pa KW = χαμηλού θορύβου ανεμιστήρες υψηλής αποδοτικότητας 4.0kw
Υπαίθριες κατάλληλες λειτουργία εκπομπών και αλλαγή χρώματος
Τα χαρακτηριστικά γνωρίσματα Combo ροών αέρος δωματίων ζωγραφικής υπό μορφή πρώτου μέρους του λειτουργούντος δωματίου ζωγραφικής μετά από την υδρονέφωση καθαρίζουν το δωμάτιο. Η αρχή του: ο αέρας εισάγεται στο μέτωπο από το θάλαμο ψεκασμού θαλάμων ψεκασμού χρωμάτων, παίρνει μαζί να μην εμμείνει στην υδρονέφωση στο κομμάτι προς κατεργασία, η κουρτίνα νερού και η κουρτίνα τρίβουν το φιλτράρισμα, πλύσιμο της υδρονέφωσης που περιλαμβάνεται στον αέρα μετά από το καθαρό δωμάτιο υδρονέφωσης, και τελικά μέσω του καθαρού αέρα απαλλαγής ανεμιστήρων εξάτμισης.
Χαρακτηριστικά γνωρίσματα θαλάμων ψεκασμού:
χρησιμοποιώντας τον τρεις τετμημένους κουρτίνα εξαερισμό και την πλύση αέρα, εξασφαλίστε εκείνη την εργασία σε όλο τον εσωτερικό αέρα και την ομοιόμορφη επεξεργασία ταχύτητας ανέμου
Ο διαχωριστής πιάτων διαφραγμάτων λαβύρινθων, οι τρέχουσες μέθοδοι επεξεργασίας κατάστασης προόδου, επιτρέπει τον αέρα που περιέχει την υδρονέφωση και την ομίχλη μέσω του ρεύματος τεσσάρων 180O πτυχών, από την προσκόλληση μεγάλης φυγοκεντρικότητας από τον αέρα από σημαντικότερα πράγμα στον πίνακα ροής πτυχών

2.2, θεραπεύοντας τη δομή φούρνων υπό μορφή σε σχήμα υ φούρνου γεφυρών φούρνος γεφυρών, ανταλλάκτες θερμότητας, κυκλοφορώντας ανεμιστήρας θερμότητας, ο θερμικός αγωγός ανακύκλωσης, σωλήνας εξάτμισης, τμήματα πλαισίων
Δομή «σάντουιτς» συνελεύσεων πινάκων μόνωσης ξεραίνοντας σηράγγων. Τα γραφεία παρέχουν τον αγωγό το πιάτο χάλυβα ψευδάργυρου δ0.8, ο πίνακας Caigangyanmian μηχανών πινάκων μόνωσης, που διακοσμεί με χάντρες και στις δύο πλευρές, το εξωτερικό πάχος μόνωσης ψεκασμού χρώματος επιφάνειας 120mm.
Θέρμανση σηράγγων ξήρανσης με την κυκλοφορία ζεστού αέρα. Το πλεονέκτημά του είναι ότι μια ομοιόμορφη θερμοκρασία μέσα στην ξεραίνοντας σήραγγα, κατά μήκος της διατομής της διαδρομής, του κομματιού προς κατεργασία και των 3.4, η διαφορά θερμοκρασίας είναι λιγότερο από ± 5 ° Γ, ώστε να εξασφαλιστεί συνέπεια χρώματος του επιστρώματος κομματιών προς κατεργασία.
Η αίθουσα θέρμανσης παρέχεται στο χαμηλότερο μέρος του γραφείου. Κυκλοφορία ζεστού αέρα, που κυκλοφορεί την παροχή αέρα, την επόμενη φορά ο αέρας, που εξαλείφει την ανάγκη για τον επιστροφής σωλήνα επιστροφής αέρα και αέρα εξωτερικού για να μειώσει την απώλεια θερμότητας. Προκληθείς ανεμιστήρας σχεδίων μονάδων ξεραίνοντας σηράγγων y9-19-4A-τύπος, δύναμη 3.0KW/Ταϊβάν. Ροή αέρος: 1700m3/χ.
Θεραπεύοντας τη θερμοκρασία σηράγγων ξήρανσης 220 ° Γ, η θερμοκρασία μπορεί να ρυθμιστεί συνεχώς, η υψηλότερη θερμοκρασία μέχρι τη θεραπεία 240 ° Γ. Χρόνος θέρμανσης σηράγγων ξήρανσης 45 λεπτών στη θερμότητα μέχρι το σχέδιο 220 ° Γ.
Αίθουσα θέρμανσης ξεραίνοντας σηράγγων με την πόρτα πρόσβασης ανεμιστήρων και την πόρτα πρόσβασης ανταλλακτών θερμότητας για να διευκολύνει τη θερμαμένες εσωτερικές συντήρηση και την εγκατάσταση εξοπλισμού.

2.3 αρχή:
Γέφυρα που θεραπεύει το φούρνο: για τη συνεχή θεραπεία του κομματιού προς κατεργασία και τη συλλογή του ζεστού αέρα, για να αποτρέψει ή να ελαχιστοποιήσει το ξεχείλισμα θερμότητας
Ανταλλάκτες θερμότητας: για τη θέρμανση του καυτού κυκλοφορώντας αέρα για να προωθήσει και να επιταχύνει τη θεραπεία του κομματιού προς κατεργασία
Κυκλοφορώντας ανεμιστήρας θερμότητας: για αφότου ανακτάται η θεραπεία του δροσίζοντας αέρα μέσω του ανεμιστήρα πιέζεται έπειτα στον ανταλλάκτη θερμότητας θερμαίνεται και ταΐζεται στο θεραπεύοντας φούρνο, και μέσω του αγωγού διανομής, και διανέμεται ομοιόμορφα στο θεραπεύοντας φούρνο τα νέα laborers
Θερμικός αγωγός ανακύκλωσης: ελέγξτε τη ροή του αέρα για να αποτρέψετε τη θερμότητα από το χύσιμο
Σωλήνας εξάτμισης: ξεχείλισμα στο στόμα του αερίου εξάτμισης φούρνων σηράγγων μέσω των κατευθυντικών εκπομπών σωλήνων για υπαίθριο
2.4, συνοψισμένος ανωτέρω, διαδικασία:
Ψεκασμός: Η φόρτωση από το manual→ που προθερμαίνει drying→powder επιστρώματος (περίπου 20 λεπτά) → που δροσίζει το εγχειρίδιο → ξεφορτώνει
Μεταφορά: Η φόρτωση από τη χειρωνακτική μεταφορά → που θεραπεύει (περίπου 18 λεπτά) → που δροσίζει το εγχειρίδιο → ξεφορτώνει
Υγρή ζωγραφική: η φόρτωση από χειρωνακτικό → που προθερμαίνει και που ξεραίνει → το διπλό χρώμα → που θεραπεύει (περίπου 18 λεπτά) → που δροσίζει το εγχειρίδιο → ξεφορτώνει
