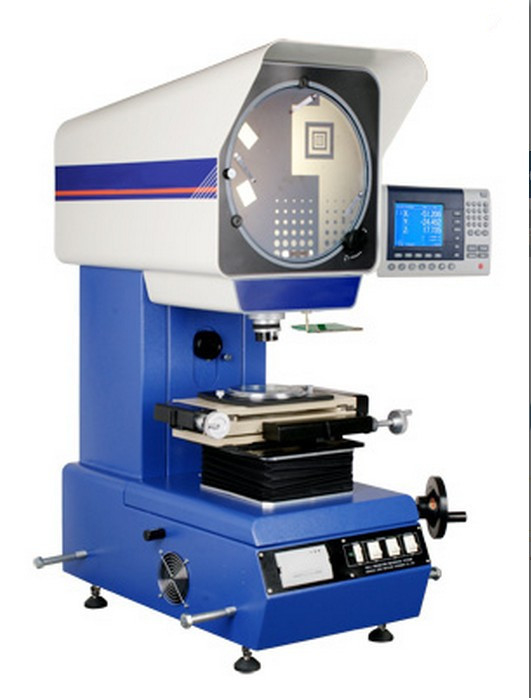

Οπτική όργανο μέτρησης DP100, προβολέας υψηλής ακρίβειας σχεδιαγράμματος Digittal

ΜΕΓΕΘΟΣ

Hd-vb12-1550

Hd-vb12-2010

λειτουργούσα πλατφόρμα

Μεταλλικό mesa dimensionn (χιλ.)

340X152

350X170

Γυάλινη διάσταση mesa (χιλ.)

196x96

246x120

Χ πρόγραμμα συντεταγμένων (χιλ.)

150

200

Ταξίδι Υ (χιλ.)

50

100

Πρόγραμμα συντεταγμένων Ζ (χιλ.)

100 (εστίαση)

100 (εστίαση)

Όργανο που μετρά την ακρίβεια (χιλ.)

3+L/200

3+L/200

Το Χ, Υ, ισότιμο ψήφισμα επίδειξης: 0.0005 χιλ.

Οθόνη προβολής

Μέγεθος οθόνης προβολής

330

σειρά της εφαρμογής: >300

Περιστρεφόμενη σειρά προβολής: 0~360°C

Ψήφισμα επίδειξης γωνίας περιστροφής: 1 ′ ή 0.01°C

αντικειμενικός

Magnifacation 10X (προαιρετικός) 20X (με τα πρότυπα) 50X (με τα πρότυπα) 100X (με τα πρότυπα)

Κυνόδοντας 30 15 6 3 πράγματος

άποψη γραμμών (χιλ.)

Αντικείμενα από τα 77.7 44.3 38.4 25.3

εργασία (χιλ.)

Μέτρηση 90 90 90 90

μέγιστο ύψος (χιλ.)

Στοιχεία - σύστημα επεξεργασίας

Ρεύμα-3000 πολλών χρήσεων στοιχεία - σύστημα επεξεργασίας

Φωτισμός οργάνων

Η πηγή φωτισμού μετάδοσης και αντανάκλασης είναι 24V/150 λαμπτήρες αλόγονου

Δύναμη οργάνων

110V/220V (εναλλασσόμενο ρεύμα), 50/60HZ, συνολική δύναμη 400W

Δροσίζοντας τρόπος

Υποχρεωτικός αερόψυκτος (ανεμιστήρας αξονικής ροής 3)

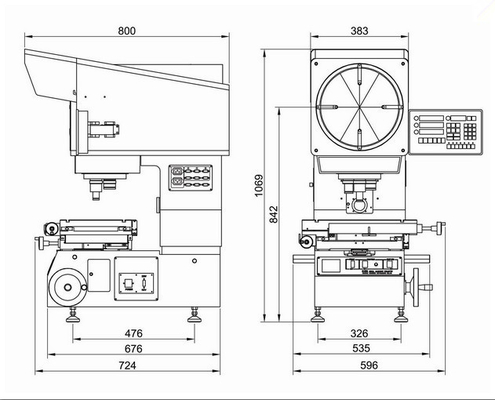

Διάσταση μορφής long*wide*high

770x600x1150

Μονάδα βάρους οργάνων (κλ)

160
